TeXで大学の実験レポートを書いている時のトラブルです。

実験中に印刷して得られたA4サイズのグラフ2枚をレポート巻末に添付するとします。(図1と図2)すると、レポート内で最初に書く図番号は3からになります。

TeXで図を入れる時にはfigure環境を用いていますが、何も考えずに行うと、図番号は1から始まってしまいます。というわけで、図番号を3から始める解決方法です。
latex

スポンサーリンク

TeXの図番号を途中から始めたい時の対処法

set counter{figure}{2}
とすると、次にfigure環境で書いた図番号は3から開始しますし、
set counter{figure}{5}
とすれば、次にfigure環境で書いた図番号は6から開始します。

一般的には、mを正の整数とすると、
set counter{figure}{m}
とすれば、次にfigure環境で書いた図番号はm+1から開始します。

TeXの図番号を途中から始める具体例

具体例を書いておきます。

まずは何も考えずに書いたコード。以下のようにコードを書くと、
¥documentclass[uplatex]{jsarticle}
¥usepackage[dvipdfmx]{graphicx}
¥usepackage{float}
¥begin{document}
LAMYの画像を図¥ref{lamy}に示す。
¥begin{figure}[H]
¥centering
¥includegraphics[width=7cm,bb=0 0 501 375]{lamy-safari.jpg} %widthで横幅指定、501 375は画像の大きさ、lamy-safari.jpgは画像ファイル名
¥caption{LAMY safariの写真}
¥label{lamy}
¥end{figure}
¥end{document}
tex

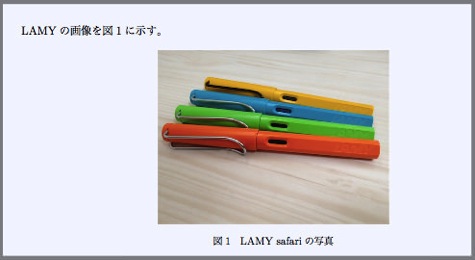

▲上記のようなプレビューとなります。図番号は1から始まってしまいます。

そこで、5行目にコードを付け足します。
¥documentclass[uplatex]{jsarticle}
¥usepackage[dvipdfmx]{graphicx}
¥usepackage{float}
¥begin{document}
¥setcounter{figure}{2}
LAMYの画像を図¥ref{lamy}に示す。
¥begin{figure}[H]
¥centering
¥includegraphics[width=7cm,bb=0 0 501 375]{lamy-safari.jpg} %widthで横幅指定、501 375は画像の大きさ、lamy-safari.jpgは画像ファイル名
¥caption{LAMY safariの写真}
¥label{lamy}
¥end{figure}
¥end{document}
のようにコードを書けば、
tex

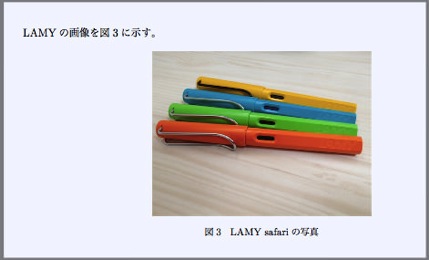

▲図番号を3から始める事が出来ます。表を作成する時のtable環境も同様に行う事が出来ます。

これでレポートの途中や巻末に印刷したレポートを添付する場合でも図番号を任意の番号で始める事が出来ます。ポイントはsetcounterです。
